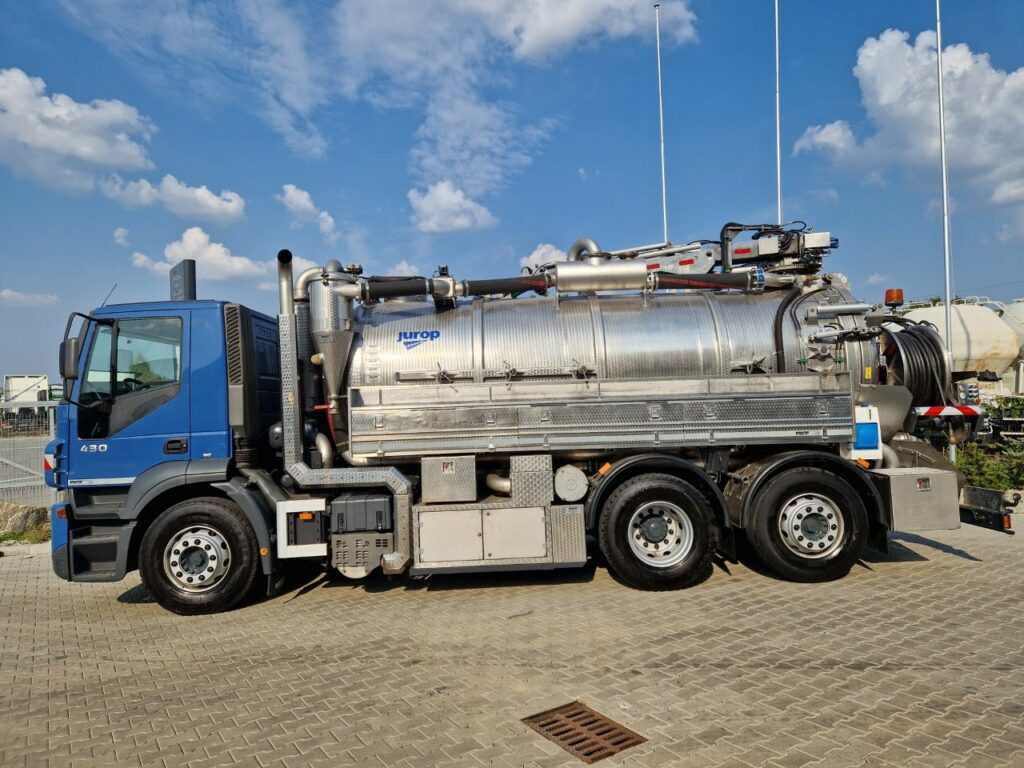

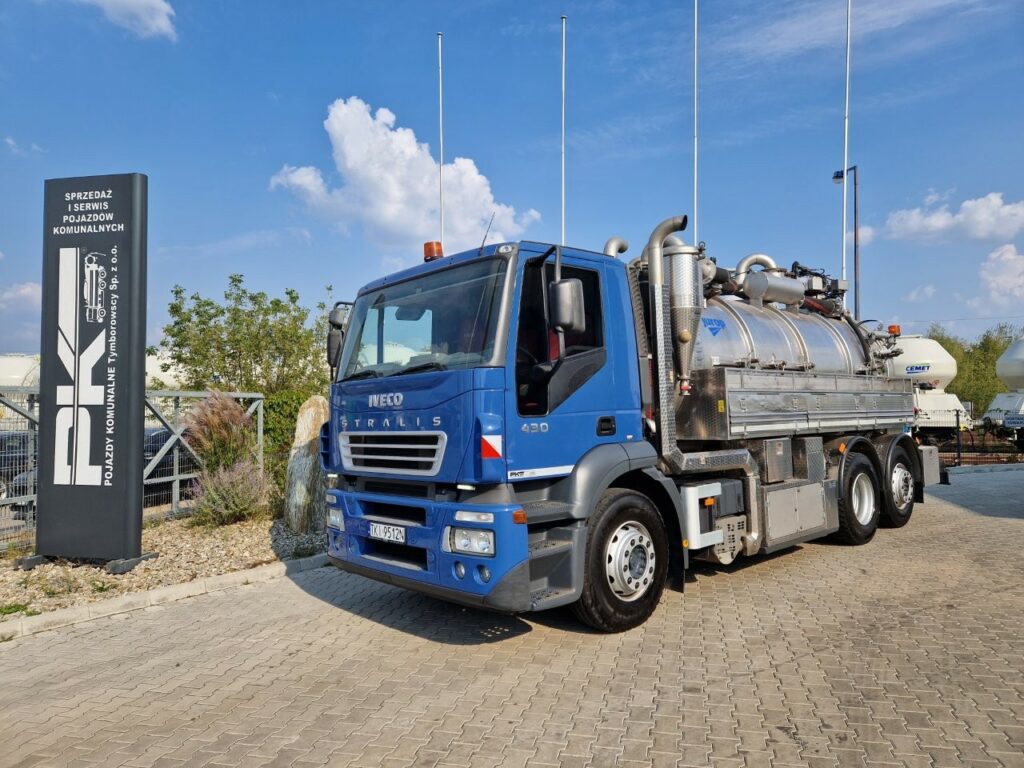

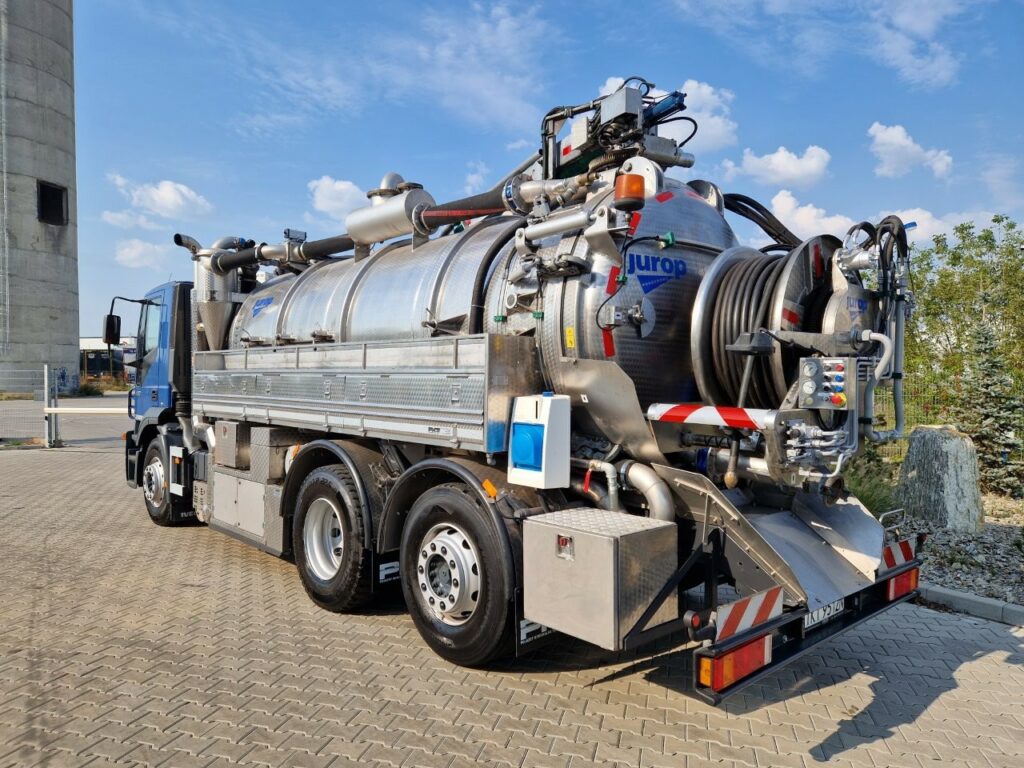

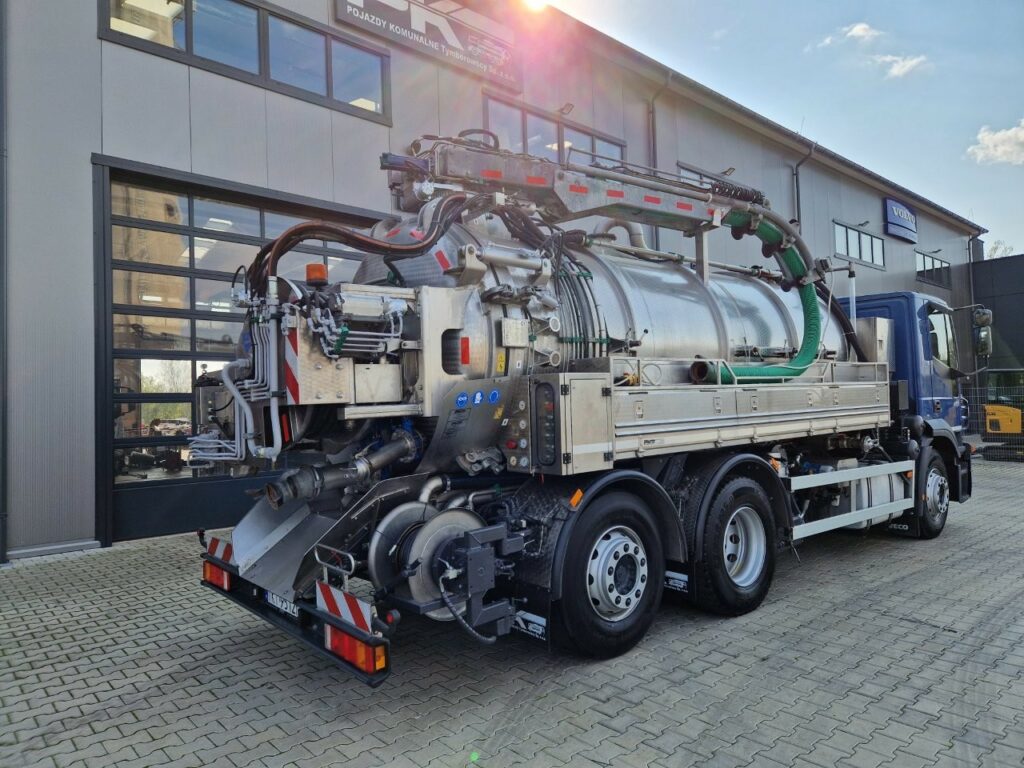

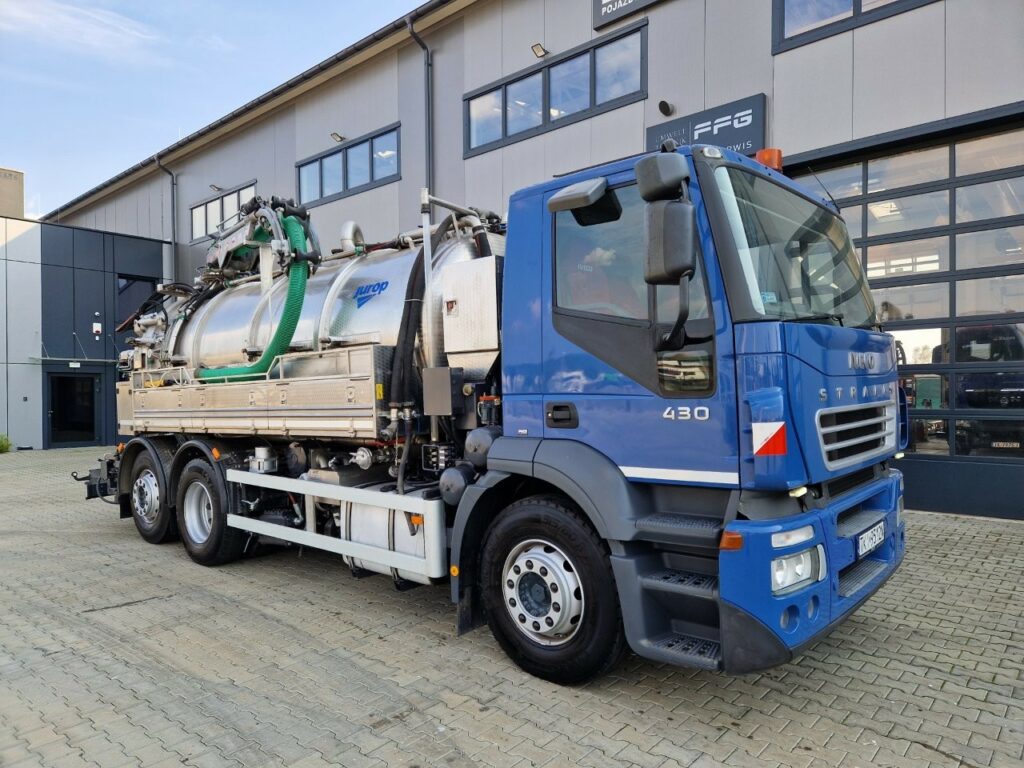

IVECO STRALIS 430

IVECO STRALIS 430

Podwozie

1)    Dopuszczalna masa  26 ton
2)    Rozstaw osi 4100 mm
3)    Silnik:
a)    Wysokoprężny  430KM, Common – Rail
b)    Wydech wyprowadzony do góry
4)    Oś przednia:
a)    Przednie zawieszenie – resory paraboliczne powietrzne  9 ton
b)    Stabilizator osi przedniej
6)    Oś tylna:
a)    Tylne zawieszenie – pneumatyczne nośność 13 ton
b)    Stabilizator osi tylnej
c)    Regulacja wysokości zawieszeni
d)    Blokada mechanizmu różnicowego osi tylnej
e)    Regulacja wysokości zawieszenia
f)     Ostatnia trzecia oś podnoszona

Zbiornik

·      Cylindryczny zbiornik ze stali nierdzewnej z wypukłymi dennicami i wodoszczelnymi pierścieniami wzmacniającymi wspawanymi na początku i końcu zbiornika

Grubość blachy  5 mm
Objętość  12.200 litrów

Podziały zbiornika

Pojemność komór: całkowita . 12.200 Litrów
Komora szlamu ok.  10.840 l – Komora wody . 1.260 l
Komora szlamu ok.  6.100 l – Komora wody . 6.100 l
Komora szlamu ok.  2.600 l – Komora wody . 9.600 l                                      Końcowe ustawienie tłoka bez blokady, możliwość napełnienia całego zbiornika wodąRęczne  ryglowanie tłoka w pozycjach podziału.

Opróżnianie komory szlamu

Tłokiem oddzielającym komory, przesuwanym nadciśnieniem pompy ssącej lub poprzez kiper
Tłok  posiada   uszczelkę gumową  z NBR

Kontrola napełnienia komory szlamu

Wskaźnik pływakowy wyskalowany co 20%

Króćce ssania i opróżniania

Wydajność ssania:   2.600 m³/h (w swobodnym przepływie)

System orurowania  DN 125

Pompa wodna ciśnieniowa: HPP

Pompa nurnikowa
Wydajność 360 l/min przy 170 bar
Zabudowana na stabilnej konsoli po prawej stronie pojazdu

Wysięgnik węża ssącego:

Umiejscowiony na zbiorniku
Hydrauliczny napęd
Sterowany hydraulicznie podnoszenie , wysuw ,obrót

Główny kołowrót ciśnieniowy:

Umiejscowiony na tyle zbiornika
Sterowany hydraulicznie
Pojemność  120 mb węża  DN25
Wykonany ze stali nierdzewnej

Pomocniczy kołowrót ciśnieniowy:

Z prawej strony zabudowy pod zbiornikiem
Wykonany ze stali nierdzewnej·
Pojemność węża  DN13 –  60 mb
By-Pass dla odprowadzenia nadmiaru wody
Pistolet wysokociśnieniowy z uchwytem
Napęd hydrauliczny oraz układarka węża

Wanny na węże

Po prawej stronie pojazdu zamykane
Zabudowane na stabilnej konsoli
Długość dopasowana do możliwości zabudowy podwozia

Wanna na węże ssące

Otwarto po prawej stronie zabudowy
Zabudowane na stabilnej konsoli

Skrzynia na narzędzia
z tyłu pojazdu po lewej stronie

Węże na wyposażeniu

·      Wąż ciśnieniowy główny 120 mb . DN 25 w oplocie tekstylny
·      Wąż ciśnieniowy pomocniczy  60 mb DN 13 w oplocie tekstylnym

Wyposażenie pojazdu

a)    Dysza płucząca na mały i duży wąż – po 1 szt.
b)    Banan szt. 1
c)    Rolka prowadząca szt. 1
d)    Inżektor szt. 1
